Guincho de Coluna
APLICAÇÃO
Usado
no transporte vertical de concreto, tijolos, areia, etc.
INSTALAÇÃO
Montagem em cima da obra : Utilizar as abraçadeiras e
parafusos de fixação que acompanham o guincho,
fixando-o num mastro de 150 x 150 mm
Montagem em baixo da obra : Fixar o guincho ao solo e a viga
com polia no alto da obra. Passar o cabo de aço primeiro
na polia do guincho e depois na polia da viga. Na outra extremidade
do cabo prenda a caçamba.
Fazer a instalação elétrica verificando
se a rotação do motor está no sentido correto,
acompanhando o comando da alavanca.
OPERAÇÃO
Acionar a alavanca de comando de maneira firme e até
o FINAL DE SEU CURSO, nas operações de subida
e descida, garantindo dessa forma que os contatos da chave elétrica
fiquem bem ligados, evitando assim a queima do motor e outros
danos.
Assim que a caçamba chegar embaixo, desligar a alavanca
imediatamente, evitando folga no cabo de aço que sobrou
no carretel do guincho
SEGURANÇA
O operador deve usar luvas de borracha, botas, capacete e principalmente
CINTO DE SEGURANÇA, amarrado em pontos diferentes da
fixação do guincho.
Ao colocar a caçamba no gancho, verificar se o mesmo
está suficientemente fechado, de forma a evitar a possibilidade
de queda da caçamba.
MANUTENÇÃO PREVENTIVA
Verificar constantemente o estado do cabo de aço.
Cobrir o guincho para protege-lo da umidade.
USO
ECONÔMICO
Verificar
se o cabo da fonte de alimentação de energia do
equipamento está bem dimensionado, e sem emendas, evitando
perda de energia elétrica e outros danos.

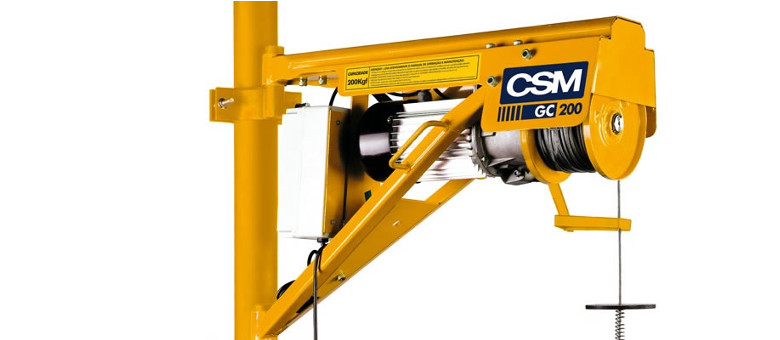

Marca: CSM
Modelo: GC-200
Cap. de carga: 200 kg
Motor: 1,25 CV
Tensão: 110/220V monofasico
Comando: Botoeira
Elevação: 30 m (até
80 m)
Velocidade: 25 m/min
Cabo de aço: 5 mm
Peso: 43 kg
